Rozdzielnica elektryczna jest jednym z najważniejszych elementów instalacji w hali produkcyjnej, magazynie czy centrum logistycznym. To właśnie w niej następuje rozdział energii pomiędzy poszczególne obwody, maszyny, oświetlenie i pozostałe urządzenia. Znajdujące się w niej aparaty odpowiadają również za ochronę instalacji i urządzeń przed skutkami przeciążeń, zwarć czy innych nieprawidłowości.

W obiekcie przemysłowym nie wystarczy więc wybrać rozdzielnicy wyłącznie na podstawie jej wielkości czy liczby dostępnych pól. Pod uwagę trzeba wziąć między innymi parametry zasilania, charakter odbiorników, warunki środowiskowe, wymagane zabezpieczenia oraz możliwość przyszłej rozbudowy instalacji.

Jak prawidłowo dobrać rozdzielnicę elektryczną do hali produkcyjnej lub magazynu i jakie błędy mogą później generować problemy?

Rozdzielnica odpowiada za przyjęcie energii elektrycznej i jej dalszy rozdział do poszczególnych części instalacji. W zależności od wielkości obiektu może zasilać między innymi linie technologiczne, pojedyncze maszyny, systemy wentylacji i klimatyzacji, oświetlenie, automatykę, urządzenia magazynowe czy instalacje pomocnicze.

Jednocześnie rozdzielnica elektryczna stanowi miejsce, w którym znajdują się aparaty zabezpieczające i sterujące.

W większych obiektach jedna rozdzielnica główna zazwyczaj nie obsługuje bezpośrednio wszystkich odbiorników. Energia może być rozprowadzana do kolejnych rozdzielnic obiektowych, technologicznych czy maszynowych. Projekt całego układu powinien więc uwzględniać nie tylko aktualne zapotrzebowanie hali, ale również sposób jej użytkowania i możliwe zmiany w przyszłości.

Nie istnieje jeden uniwersalny model rozdzielnicy odpowiedni dla każdej hali. Dobór rozdzielnicy elektrycznej powinien wynikać z projektu oraz rzeczywistych parametrów instalacji.

Podstawą jest określenie przewidywanego obciążenia. Należy wiedzieć, jakie urządzenia będą zasilane z danej rozdzielnicy, jaka jest ich moc oraz czy będą pracowały jednocześnie. Znaczenie ma także charakter odbiorników – inne wymagania może mieć instalacja zasilająca głównie oświetlenie i gniazda, a inne układ obsługujący silniki, falowniki czy rozbudowaną linię technologiczną.

Na tej podstawie dobiera się parametry rozdzielnicy, aparaturę zabezpieczającą oraz sposób podziału instalacji na poszczególne obwody.

Jeżeli interesuje Cię szerzej temat infrastruktury elektrycznej w przemyśle, przeczytaj również nasz artykuł „Instalacje elektryczne w halach produkcyjnych – kluczowe wymagania i rozwiązania”.

Jednym z kluczowych parametrów jest przewidywane obciążenie instalacji. Błędem byłoby jednak wyłącznie zsumowanie mocy znamionowych wszystkich maszyn znajdujących się w hali.

W praktyce trzeba uwzględnić sposób ich pracy, jednoczesność obciążeń, prądy rozruchowe oraz charakterystykę poszczególnych urządzeń.

Szczególnie istotne jest to w zakładach produkcyjnych, gdzie uruchomienie dużego silnika lub kolejnej maszyny może chwilowo znacząco zmienić parametry pracy instalacji.

Jeżeli przedsiębiorstwo planuje rozbudowę parku maszynowego, już na tym etapie warto również zweryfikować, czy obecna moc dostępna dla obiektu będzie wystarczająca. Jeżeli nie, konieczne może okazać się zwiększenie mocy przyłączeniowej.

Zabezpieczenia są jednym z najważniejszych elementów każdej rozdzielnicy. Ich zadaniem jest ochrona przewodów, urządzeń oraz użytkowników instalacji.

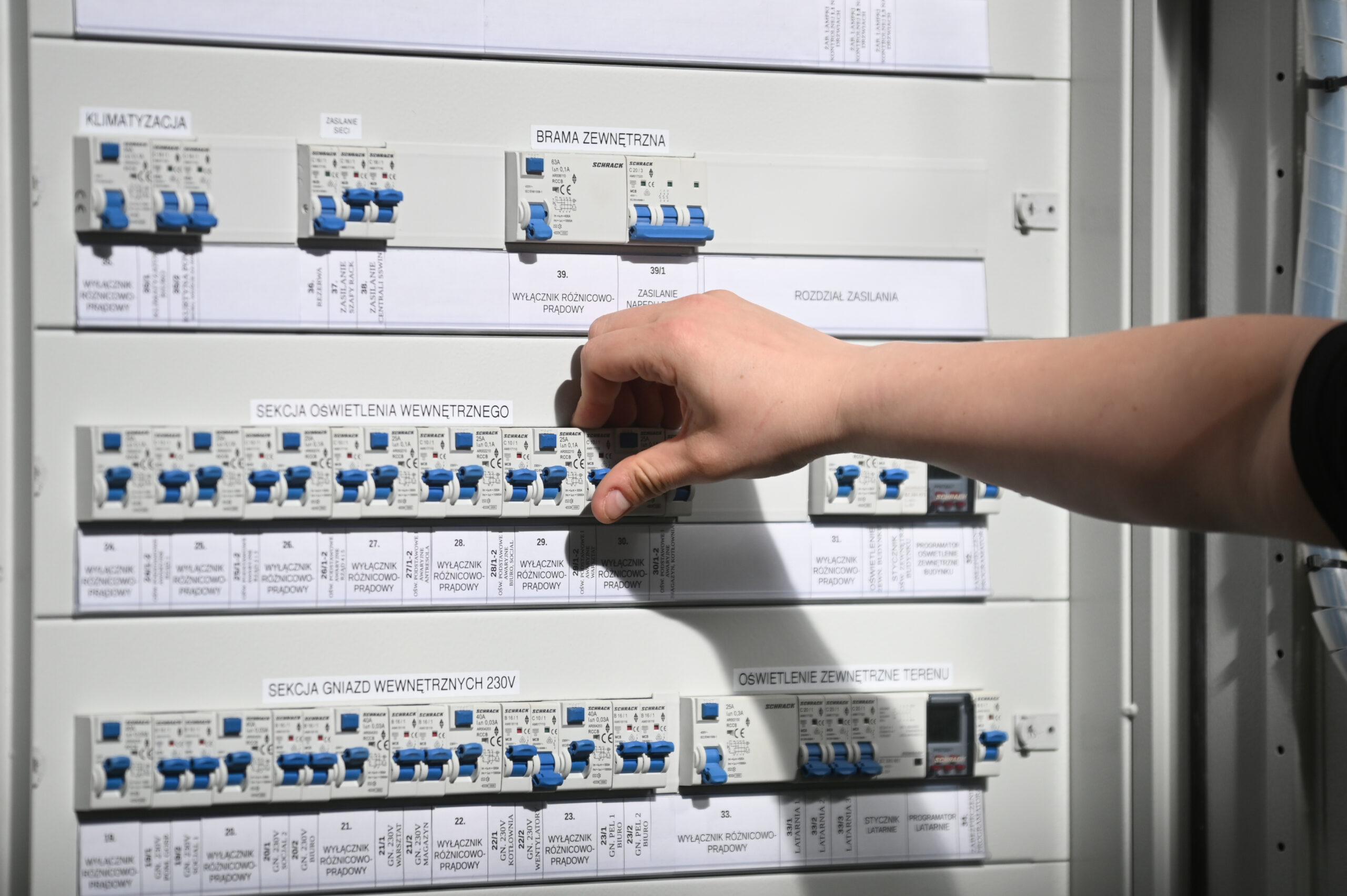

W zależności od projektu i przeznaczenia instalacji w rozdzielnicy mogą znajdować się między innymi zabezpieczenia nadprądowe, różnicowoprądowe czy ograniczniki przepięć. W instalacjach przemysłowych stosowane są również rozwiązania przeznaczone do ochrony konkretnych urządzeń i obwodów technologicznych.

Nie chodzi jednak o zastosowanie jak największej liczby zabezpieczeń. Kluczowy jest ich prawidłowy dobór i koordynacja.

Istotnym zagadnieniem jest między innymi selektywność zabezpieczeń. W prawidłowo zaprojektowanej instalacji awaria pojedynczego obwodu nie powinna bez potrzeby powodować wyłączenia dużej części zakładu. W obiektach produkcyjnych ma to szczególne znaczenie, ponieważ nieplanowane wyłączenie zasilania może prowadzić do kosztownego przestoju.

Hala produkcyjna i magazyn mogą stawiać instalacji elektrycznej zupełnie inne wymagania niż typowy budynek biurowy.

Pył, wilgoć, podwyższona temperatura, możliwość kontaktu z wodą, drgania czy ryzyko uszkodzeń mechanicznych mają znaczenie przy wyborze obudowy i sposobu wykonania rozdzielnicy.

Jednym z parametrów, który należy uwzględnić, jest odpowiedni stopień ochrony IP. Powinien zostać dobrany do miejsca montażu oraz warunków panujących w danym obiekcie.

Znaczenie może mieć również sposób wentylacji i odprowadzania ciepła z rozdzielnicy. Aparatura elektryczna podczas pracy generuje ciepło, dlatego niewłaściwie zaprojektowana obudowa może prowadzić do nadmiernego wzrostu temperatury wewnątrz rozdzielnicy.

Jednym z częstych błędów jest projektowanie rozdzielnicy dokładnie pod aktualne potrzeby zakładu.

W dniu uruchomienia wszystkie pola są zajęte, a po roku przedsiębiorstwo kupuje kolejną maszynę, rozbudowuje linię albo potrzebuje dodatkowych obwodów. Wtedy nawet niewielka zmiana może wymagać znacznie większej ingerencji w instalację.

Dlatego dobrze zaprojektowana rozdzielnica elektryczna do hali produkcyjnej powinna posiadać odpowiedni zapas umożliwiający późniejszą rozbudowę.

Dotyczy to zarówno wolnego miejsca na aparaturę, jak i przewidywanego obciążenia szyn, możliwości prowadzenia dodatkowych przewodów oraz organizacji całej rozdzielnicy.

Zapas nie powinien być przypadkowy. Powinien wynikać z planów inwestycyjnych przedsiębiorstwa i przewidywanego rozwoju instalacji.

Jeżeli planowana jest większa modernizacja całej infrastruktury, warto przeanalizować ją kompleksowo. Trzecia Faza realizuje montaż instalacji elektrycznych dla firm, hal produkcyjnych, magazynów i obiektów przemysłowych, uwzględniając również możliwość przyszłej rozbudowy.

W przypadku inwestycji przemysłowych coraz częściej wykorzystuje się prefabrykację rozdzielnic. Rozdzielnica przygotowywana jest w kontrolowanych warunkach warsztatowych zgodnie z dokumentacją techniczną, a następnie trafia na obiekt jako przygotowany zespół.

Takie rozwiązanie pozwala uporządkować proces wykonania, ograniczyć zakres prac wykonywanych bezpośrednio na budowie i przeprowadzić odpowiednie kontrole przed dostarczeniem rozdzielnicy na miejsce.

Ma to szczególne znaczenie przy większych inwestycjach, gdzie powtarzalność, jakość wykonania i czas uruchomienia instalacji wpływają na harmonogram całego przedsięwzięcia.

Trzecia Faza realizuje prefabrykację rozdzielnic elektrycznych dla inwestycji B2B – od analizy wymagań i wykonania rozdzielnicy po testy, pomiary i przygotowanie dokumentacji technicznej.

W nowoczesnych zakładach produkcyjnych granica pomiędzy instalacją elektryczną a automatyką jest coraz mniej widoczna. Systemy sterowania, monitoring parametrów energii, falowniki, urządzenia pomiarowe czy komunikacja z systemem zarządzania budynkiem mogą być integralną częścią infrastruktury.

Dlatego już podczas projektowania warto określić, jakie funkcje mają być realizowane obecnie, a jakie mogą pojawić się w przyszłości.

Dobrze przemyślana architektura instalacji może znacznie ułatwić późniejszą integrację systemów automatyki, monitoringu zużycia energii czy zarządzania poszczególnymi odbiornikami.

W obiektach z dużą liczbą silników, transformatorów czy urządzeń energoelektronicznych warto również analizować parametry energetyczne instalacji. Jednym z istotnych zagadnień może być moc bierna i jej wpływ na funkcjonowanie instalacji oraz koszty energii.

Samo zakończenie montażu rozdzielnicy nie oznacza jeszcze, że można bezpiecznie rozpocząć jej eksploatację.

Przed uruchomieniem instalacji konieczne jest przeprowadzenie wymaganych sprawdzeń i pomiarów. Zakres kontroli zależy od rodzaju instalacji i zastosowanych rozwiązań, ale jej celem jest potwierdzenie prawidłowości wykonania oraz bezpieczeństwa użytkowania.

Dokumentacja jest szczególnie istotna w przypadku obiektów przemysłowych. Czytelne oznaczenia obwodów, aktualne schematy i protokoły z wykonanych badań ułatwiają późniejsze utrzymanie instalacji, diagnostykę awarii i przeprowadzanie modernizacji.

Regularne pomiary i przeglądy instalacji elektrycznych pozwalają również ocenić stan infrastruktury już podczas jej późniejszej eksploatacji.

Problemem nie zawsze jest sama jakość zastosowanych komponentów. Bardzo często błędy wynikają z niedopasowania projektu do sposobu funkcjonowania obiektu.

Do najczęstszych należą niedoszacowanie przyszłego zapotrzebowania, brak miejsca na rozbudowę, nieprawidłowy dobór zabezpieczeń, nieuwzględnienie warunków środowiskowych czy niewłaściwy podział odbiorników pomiędzy obwody.

Poważnym błędem jest również traktowanie rozdzielnicy jako osobnego elementu zamiast części całego systemu zasilania.

Rozdzielnica musi współpracować z przyłączem, przewodami, zabezpieczeniami, maszynami i pozostałymi elementami instalacji. Dopiero analiza całego układu pozwala dobrać rozwiązanie odpowiednie dla konkretnego zakładu.

Prawidłowy dobór rozdzielnicy elektrycznej wymaga znacznie więcej niż określenia liczby obwodów i wyboru odpowiednio dużej obudowy. Trzeba uwzględnić moc i charakter odbiorników, warunki środowiskowe, zabezpieczenia, sposób eksploatacji obiektu oraz możliwość jego przyszłej rozbudowy.

W przypadku hal produkcyjnych szczególne znaczenie ma również niezawodność. Awaria źle zaprojektowanego elementu instalacji może zatrzymać nie pojedyncze urządzenie, ale znaczną część procesu produkcyjnego.

Dlatego projekt rozdzielnicy powinien być traktowany jako element szerszego projektu infrastruktury elektrycznej obiektu.

W Trzeciej Fazie zajmujemy się instalacjami elektrycznymi dla firm, prefabrykacją rozdzielnic oraz modernizacją układów zasilania. Jeżeli budujesz halę, modernizujesz magazyn lub planujesz rozbudowę parku maszynowego, możemy pomóc dobrać rozwiązanie dopasowane do rzeczywistych parametrów i sposobu pracy obiektu.
